1000M/100M Basis--tgigabit ethernet-Beleg Ring High Power 2 Kanäle

1000M/100M Basis--tgigabit ethernet-Beleg Ring High Power 2 Kanäle

100M Basis--tgigabit ethernet-Schleifring

1000M Basis--tgigabit ethernet-Schleifring

Schleifring Gigabit Ethernet-hoher Leistung

Herkunftsort:

China

Markenname:

senring

Zertifizierung:

CE, ISO9001

Modellnummer:

EH3899-02

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat
Produkt-Details
Ethernet:
2 Kanäle 100M/1000M baseT
Anschlussleitungslänge:
Kann besonders angefertigt werden
Durchschlagsfestigkeit:
500VAC@50Hz, 60s
Arbeitstemp:
-30℃∼80℃
Arbeits-Feuchtigkeit:
0∼85% RELATIVE FEUCHTIGKEIT
Verbindungsstücke:
RJ45
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
Verhandelbar
Zahlungsbedingungen
T/T, L/C
Produkt-Beschreibung

Kanäle Gigabit Ethernet des 1000M/100M Basis--tethernet-Schleifring-2

Beschreibung des Schleifrings des Ethernet-EH3899-02

Verfügbar für kundenspezifisches, Lauf-100/1000M Ethernet Signal

Einfügungsdämpfung, Rückflussdämpfung und Übersprechen ist drei sehr wichtige Parameter für einen Ethernet-Schleifring. Alle SenRing-Technologie Ethernet-Schleifringkomponenten sind zuverlässiges Metall und Beziehungen der Goldüberzogenen Stromkreise, Produktunterkunft wird vom Aluminium hergestellt. Die Firmenversorgungsschleifringe mit Vorteilen des stabilen Getriebes, keines Paketverlustes, keines Seriencodes, der kleinen Rückflussdämpfung, der niedrigen Einfügungsdämpfung, des etc.

Obgleich modularisierter u. standardisierter Entwurf SenRing-Angebots für verschiedene Anwendungslösungen als ursprünglichen Schleifringhersteller. Um Ihr passendstes Ethernet-Schleifringverbindungsstück herzustellen, fühlen Sie bitte sich frei mit uns in Verbindung zu treten.

Eigenschaften des Schleifrings des Ethernet-EH3899-02

1. Dieses Produkt benutzt ein Standard-Verbindungsstück RJ45 und kann mit einer Buchse RJ45 ausgerüstet werden.

2. Es kann ein Einfachkanalgigabit Ethernet-Signal stabil übertragen und kann bis 8 Ethernet-Kanäle gleichzeitig übertragen.

3. Es kann mischen überträgt 1-58 Kanäle Energie/gegenwärtig/Signal. Es überträgt hauptsächlich Ethernet (10M/100M/1000M BaseT) und kann mit gegenwärtigen Kanälen oder flüssigen Drehgelenken auch arbeiten.

4. Der Schleifring hat einen Lochdurchmesser von 50mm und einen Außendurchmesser von 120mm.

5. Es setzt beschichtende Militärtechnologie US mit einer ultra-niedrigen BRUSTBEERfehlerrate und einem hohen störsignalisierenden Verhältnis ein.

Teilnummernbeschreibung

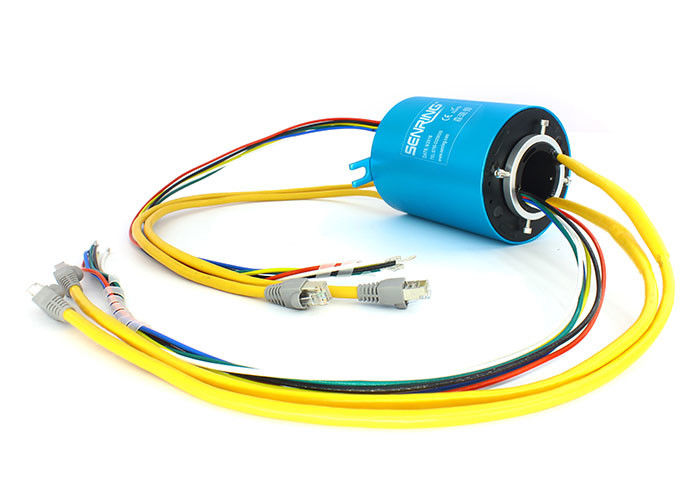

1000M/100M Basis--tgigabit ethernet-Beleg Ring High Power 2 Kanäle 0

Zeichnung des Schleifrings des Ethernet-EH3899-02

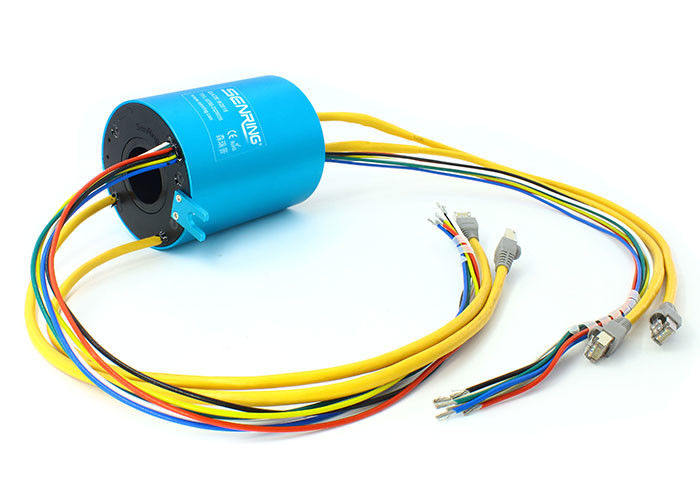

1000M/100M Basis--tgigabit ethernet-Beleg Ring High Power 2 Kanäle 1

Technische Spezifikation des Schleifrings des Ethernet-EH3899-02

Ethernet 2 Kanäle 100M/1000M baseT
Mechanische Daten
Spezifikt. Daten
Berufsleben siehe Schleifringgradtabelle
Drehende Geschwindigkeit siehe Schleifringgradtabelle
Arbeitstemp -30℃∼80℃
Arbeitsfeuchtigkeit 0∼85% RELATIVE FEUCHTIGKEIT
Kontaktmaterial siehe Schleifringgradtabelle
Unterkunft des Materials Aluminiumlegierung
Drehmoment 0.1N.m; Stromkreise +0.03N.m/6
Verbindungsstücke RJ45
Elektrische Daten
Spezifikt. Daten
Energie Signal
Spannungsbereich 0∼440VAC/VDC 0∼440VAC/VDC
Isolationswiderstand ≥1000MΩ/500VDC ≥1000MΩ/500VDC
Anschlussleitungsspezifikt. AWG17# Silber-überzog Teflondraht AWG22# Silber-überzog Teflondraht
Anschlussleitungslänge Standard 300mm (können besonders angefertigt werden)
Durchschlagsfestigkeit 500VAC@50Hz, 60s
Elektrische Geräusche < 0="">
Elektrische Geräusche <10>
CER-Zertifikat ja
Körperschall MIL-STD-810E
Material RoHS konform

Vorbildliche Standardliste

Modell Energie-/Signalstromkreise nein. Ethernet-Kanäle nein. Länge L (Millimeter)
Signal (0∼2A) Energie (10A) Energie (20A)
EH3899-02-02S 2 0 0 2 96
EH3899-02-0210 0 2 0 2 96
EH3899-02-08S 8 0 0 2 120
EH3899-02-0810 0 8 0 2 120
EH3899-02-0410-04S 4 4 0 2 120
EH3899-02-14S 14 0 0 2 144
EH3899-02-1410 0 14 0 2 144
EH3899-02-20S 22 0 0 2 168
EH3899-02-26S 26 0 0 2 196
EH3899-02-32S 32 0 0 2 216
EH3899-02-56S 56 0 0 2 312

Schleifring-Grad-Tabelle des Ethernet-EH3899-02

Gradcode Maximale drehende Geschwindigkeit Berufsleben Kontakt-Material
C (Standard) 250RPM Revolutionen mit 20 Millionen Edelmetall
D (Industrical) 600RPM Revolutionen mit 80 Millionen Goldgold

Schleifringe können in jedem elektromechanischen System benutzt werden, das uneingeschränkte, ununterbrochene Rotation beim Übertragen von Energie oder von Daten von einem stationären auf eine drehende Struktur erfordert.
