Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
EH2586-01
Treten Sie mit uns in Verbindung
Ethernet-Beleg Ring Through Bore Design Size des Kanal-600Rpm 1 25.4mm

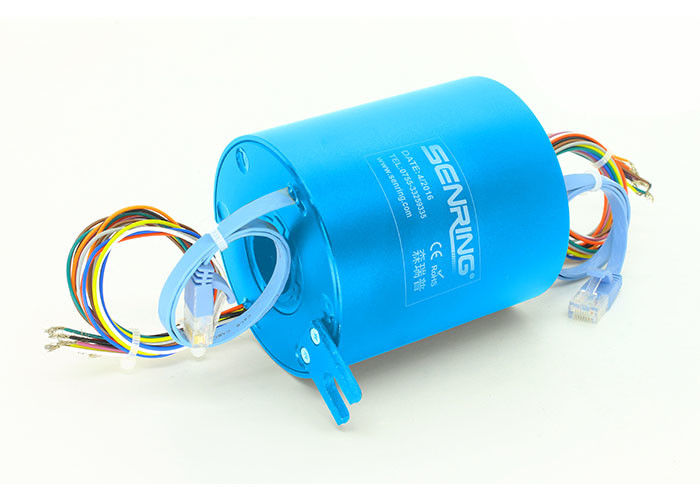

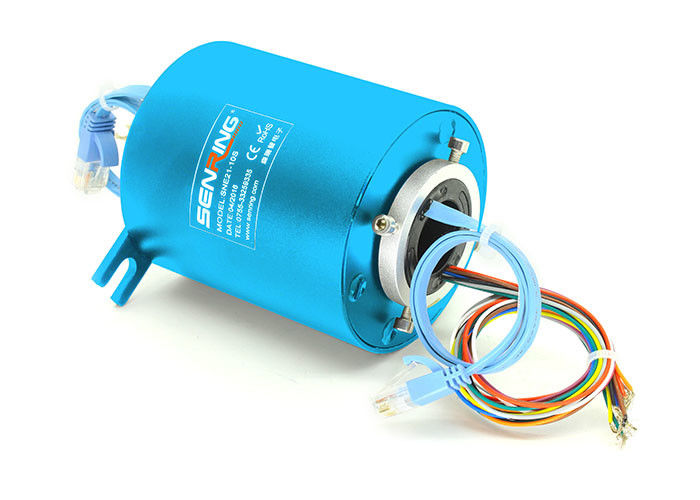

Beschreibung des Schleifrings des Ethernet-EH2586-01
Reihengigabit Ethernets Senring EH2586-01 drehendes Gelenk ist ein leitfähiger Schleifring der integralen Präzision, der 360 Grad drehen kann, um einen Einfachkanal des Gigabit Ethernet-Signals zu übertragen. Der Schleifring hat einen Lochdurchmesser von 25.4mm und einen Außendurchmesser von 86mm. Er kann mischen überträgt 1-22 Kanäle Strom 2-20A und Mischung mit anderen Signalen wie USB und HDMI. Verglichen mit ähnlichen Produkten auf dem Markt, hat er die Vorteile des stabilen Getriebes, keines Paketverlustes, keines Codefehlers, der niedrigen Rückflussdämpfung und der niedrigen Einfügungsdämpfung.
Obgleich modularisierter u. standardisierter Entwurf SenRing-Angebots für verschiedene Anwendungslösungen als ursprünglichen Schleifringhersteller. Um Ihr passendstes Ethernet-Schleifringverbindungsstück herzustellen, fühlen Sie bitte sich frei mit uns in Verbindung zu treten.
Eigenschaften des Schleifrings des Ethernet-EH2586-01
1. Standard- und auf auf Lager
2. Farbunterlegte Anschlussleitungen
3. Sehr niedrige elektrische Geräusche
4. Entstören, sehr niedrige Kosten
5. Breitband: Ethernet (BaseT 1000)
Teilnummernbeschreibung
Zeichnung des Schleifrings des Ethernet-EH2586-01
Technische Spezifikation des Schleifrings des Ethernet-EH2586-01
| Ethernet | 1 Kanäle 100M/1000M baseT |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Verbindungsstücke | RJ45 | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezifikt. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Elektrische Geräusche | <10> | |
| CER-Zertifikat | ja | |
| Körperschall | MIL-STD-810E | |
| Material | RoHS konform | |
Vorbildliche Standardliste
| Modell | Energie-/Signalstromkreise nein. | Ethernet-Kanäle nein. | Länge L (Millimeter) | ||
| Signal (0∼2A) | Energie (10A) | Energie (20A) | |||
| EH2586-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH2586-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH2586-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH2586-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH2586-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH2586-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH2586-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH2586-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH2586-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH2586-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH2586-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH2586-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH2586-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH2586-01-2210 | 0 | 22 | 0 | 1 | 144 |
Schleifring-Grad-Tabelle des Ethernet-EH2586-01
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Goldgold |
Ethernet-Beleg Ring Applications:
• Ausstellung/Anzeigegerät
• Verpacken/Verpackung der Maschinerie
• Verladesysteme des Halbleiters
• Industriemaschinen
• Drehindextabellen
• Prozesskontrollierte Ausrüstung
• Schwere Ausrüstungsdrehköpfe oder -Kabeltrommeln
• Notbeleuchtung, Palettierungsmaschinen der Robotik, Wahl
• Medizinische Ausrüstung | Dreh-Sensoren, Notbeleuchtung, Robotik
• Miniaturkabeltrommeln
