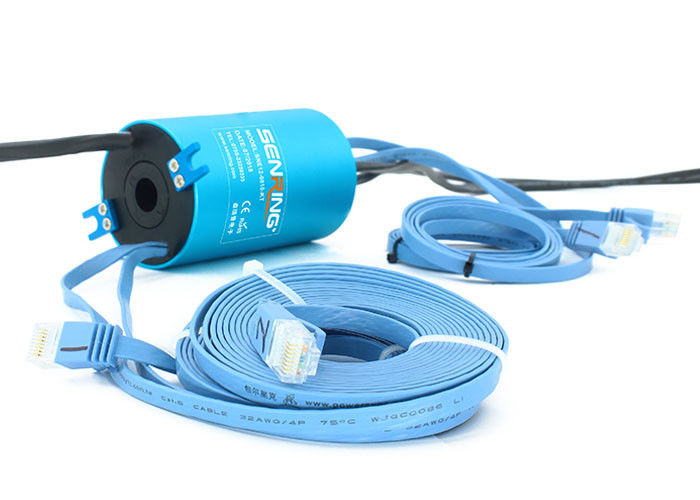

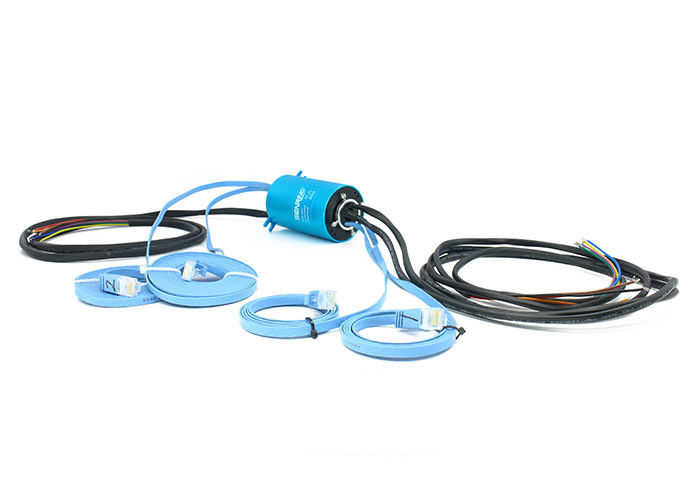

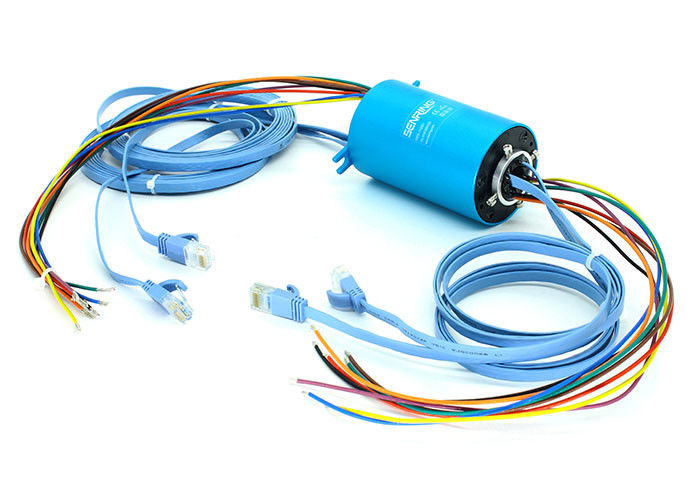

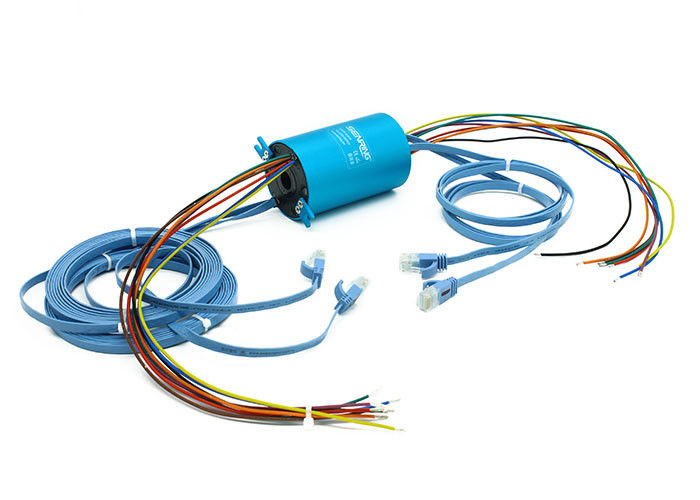

6 Stromkreis-Ethernet-Beleg Ring Hole Size 12.7mm mit Verbindungsstück RJ45
Beschreibung des Schleifrings des Ethernet-EH1256-02
Reihengigabit Ethernets Senring H1256-02 drehendes Gelenk ist ein leitfähiger Schleifring der integralen Präzision, der 360 Grad drehen kann, um zwei Kanäle Gigabit Ethernet-Signal zu übertragen. Der Schleifring hat einen Lochdurchmesser von 12.7mm und einen Außendurchmesser von 56mm. Er kann mischen überträgt 1-14 Kanäle Strom 2-20A und Mischung mit anderen Signalen wie USB und HDMI.
Eigenschaften des Schleifrings des Ethernet-EH1256-02
1. Standard-RJ45 männliches Verbindungsstück, weibliches optionales RJ45;
2. Stabiles Übertragen für 2 Kanäle Gigabit Ethernet-Signal;
3. Kann kombiniert werden, um die Energie/das Signal mit 2~14 Stromkreisen zu übertragen
4. Lochgröße 12.7mm, OD56mm;
5. Mit Vorteilen des zuverlässigen Übertragens, keines Paketverlustes, keines Schnurcodes, der niedrigen Rückflussdämpfung, der niedrigen Einfügungsdämpfung, des etc.
Teilnummernbeschreibung
Zeichnung des Schleifrings des Ethernet-EH1256-02
Technische Spezifikation des Schleifrings des Ethernet-EH1256-02
| Ethernet | 2 Kanäle 100M/1000M baseT |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Verbindungsstücke | RJ45 | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezifikt. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Elektrische Geräusche | <10> | |
| CER-Zertifikat | ja | |
| Körperschall | MIL-STD-810E | |
| Material | RoHS konform | |
Vorbildliche Standardliste
| Modell | Energie-/Signalstromkreise nein. | Ethernet-Kanäle nein. | Länge L (Millimeter) | ||
| Signal (0∼2A) | Energie (10A) | Energie (20A) | |||
| EH1256-02-02S | 2 | 0 | 0 | 2 | 71,5 |
| EH1256-02-0210 | 0 | 2 | 0 | 2 | 71,5 |
| EH1256-02-08S | 8 | 0 | 0 | 2 | 88,5 |
| EH1256-02-0810 | 0 | 8 | 0 | 2 | 88,5 |
| EH1256-02-0410-04S | 4 | 4 | 0 | 2 | 88,5 |
| EH1256-02-14S | 14 | 0 | 0 | 2 | 105,5 |
| EH1256-02-1410 | 0 | 14 | 0 | 2 | 105,5 |
Schleifring-Grad-Tabelle des Ethernet-EH1256-02
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Goldgold |
