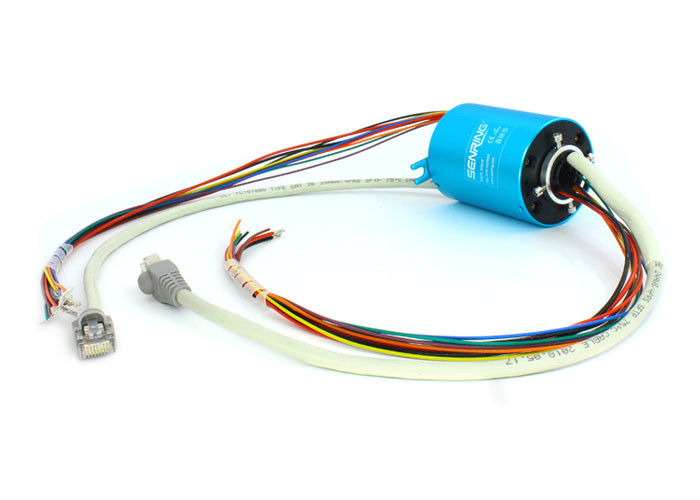

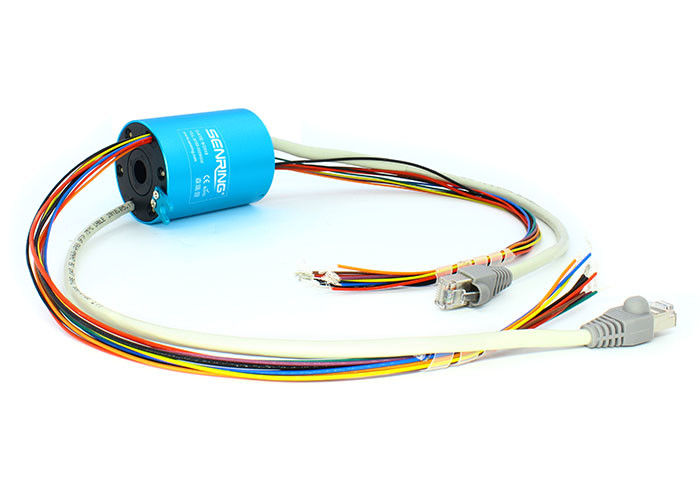

Einfachkanal Gigabit Ethernet gleiten drehenden Schleifring Ring Holes 12.7mm
Beschreibung des Schleifrings des Ethernet-EH1256-01
Durch Loch nannte Schleifring auch hohlen Schleifring mit Mitteloch, könnte er auf alle mögliche Geräte zugetroffen werden, in denen zur Sendeleistung und zu den Signalen wenn der roating Bedarf 360° erfordert.
Reihengigabit Ethernet-Schleifring Senring EH1256-01 ist ein leitfähiger Schleifring der integralen Präzision, der 360 Grad drehen kann, um einen Einfachkanal des Gigabit Ethernet-Signals zu übertragen. Der Schleifring hat einen Lochdurchmesser von 12.7mm und einen Außendurchmesser von 56mm. Er kann mischen überträgt 1-22 Kanäle Strom 2-20A und Mischung mit anderen Signalen wie USB und HDMI. Verglichen mit ähnlichen Produkten auf dem Markt, hat er die Vorteile des stabilen Getriebes, keines Paketverlustes, keines Codefehlers, der niedrigen Rückflussdämpfung und der niedrigen Einfügungsdämpfung.
Eigenschaften des Schleifrings des Ethernet-EH1256-01
1. Mit Verbindungsstücken RJ45 (Ethernet-Schleifringalias Schleifring RJ45)
2. Standard-Ethernet-Drahtverbindung
3. Maximales Ethernet 8channels in einem Schleifring
4. Kann mit Energie oder pneumatischem/hydraulischem Schleifring kombinieren
5. Ethernet Tansmit 10M/100M/1000M Base T
6. Kein Paketverlust, kein Schnurcode, niedrige Rückflussdämpfung, niedrige Einfügungsdämpfung
7. Kontaktmaterialien: percious metal+gold-Überzug, der die Abnutzung sicherstellt, die für langes Berufsleben beständig und Antioxidans ist
Teilnummernbeschreibung
Zeichnung des Schleifrings des Ethernet-EH1256-01
Technische Spezifikation des Schleifrings des Ethernet-EH1256-01
| Ethernet | 1 Kanäle 100M/1000M baseT |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Verbindungsstücke | RJ45 | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezifikt. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Elektrische Geräusche | <10> | |
| CER-Zertifikat | ja | |
| Körperschall | MIL-STD-810E | |
| Material | RoHS konform | |
Vorbildliche Standardliste
| Modell | Energie-/Signalstromkreise nein. | Ethernet-Kanäle nein. | Länge L (Millimeter) | ||
| Signal (0∼2A) | Energie (10A) | Energie (20A) | |||
| EH1256-01-0210 | 0 | 2 | 0 | 1 | 55 |
| EH1256-01-04S | 4 | 0 | 0 | 4 | 55 |
| EH1256-01-0410 | 0 | 4 | 0 | 1 | 55 |
| EH1256-01-0420 | 0 | 0 | 4 | 1 | 71,5 |
| EH1256-01-10S | 10 | 0 | 0 | 1 | 71,5 |
| EH1256-01-0210-08S | 8 | 2 | 0 | 1 | 71,5 |
| EH1256-01-0610-04S | 4 | 6 | 0 | 1 | 71,5 |
| EH1256-01-16S | 16 | 0 | 0 | 1 | 88,5 |
| EH1256-01-1610 | 0 | 16 | 0 | 1 | 88,5 |
| EH1256-01-0410-12S | 12 | 4 | 0 | 1 | 88,5 |
| EH1256-01-0810-08S | 8 | 8 | 0 | 1 | 88,5 |
| EH1256-01-22S | 22 | 0 | 0 | 1 | 105,5 |
Schleifring-Grad-Tabelle des Ethernet-EH1256-01
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Goldgold |
Werden allgemeine Schleifringmodelle SenRing in vielen Anwendungen angewendet und Ausrüstungen, stellen Systemlösungen für weltweit zur Verfügung.
Es bezieht Windmacht, Prüfer und industrielle Drehscheibe, Roboter, Technikmaschinerie mit ein, und so weiter mornitoring CCTV-Video, medizinische Ausrüstung, Militärradar…
